Инструкции по монтажу

В этом разделе для вас собраны инструкции по монтажу, хранению, транспортировке, погрузке, разгрузке продукции АО "Профсталь".


Монтаж элементов кровельной безопасности


Монтаж снегозадержателей
Табл.1. Комплектация снегозадержателя

№

Наименование

Кол-во, шт

1

Кронштейн снегозадержателя КСЗТ

      4

2

Труба стальная х/к 25х1,2 – 3м

      2

3

Втулка снегозадержателя

      4

4

Прокладка Ф25

      8

5

Заглушка d25

      4

6

Саморез шестигр. 8х50 оцинкованный

      8



Рис 1. Комплектация снегозадержателя                               Рис 2. Стыковка труб

Монтаж снегозадержателей начинается с установки кронштейна (1) рис.1. Кронштейн крепим к доскам обрешетки строго вниз волны с помощью саморезов 8*50 (6).

Нижние кронштейны первого снегозадержателя установить рядом с карнизом на уровне несущей стены (600 – 1000 мм от карнизного свеса), выше мансардных окон. В случае если длина ската от конька до снегозадержателя превышает максимальную длину (L) (определить по таблице 2) установить еще один ряд снегозадержателей (рис 3)

Минимальное расстояние от края бруска обрешетки до отверстия под саморез 20 мм. В противном случае, возможно вырывание опор снегозадержания и повреждение металлочерепицы или профнастила с обрешеткой.

Расстояние между кронштейнами составляет от 600 мм до 1200 мм. Отверстия под саморезы уплотняются прокладкой (4).

Втулку (3) устанавить при монтаже на металлочерепицу с прокладкой (4) на нижнее крепление кронштейна согласно рис. 1. При монтаже снегозадержателя на другие виды кровли (например профлист) втулка снегозадержателя не устанавливается.

Расстояние от последнего кронштейна до края трубы (2) не должно превышать 300 мм.

Вставить трубы (2)* в соответствующие отверстия кронштейнов (1)*, с торцов труб установить заглушки (5)*, присоединить трубы снегоздаржетелей между собой рис. 2.

Внимание!

При монтаже Снегозадержателя на кровлю из профнастила с высотой гофры более 44 мм в верхнюю точку волны – для более надежного и устойчивого крепления к гофре профнастила рекомендуем использовать дополнительные опоры.

Табл.2. Максимальная длина ската L (мм) при установке 1 ряда снегозадержателей с расстоянием между кронштейнами 1000 мм

Уклон наклона кровли, град.

Снеговой район*

I

II

III

IV

V

VI

VII

VIII

Менее 15

27400

18300

12200

9100

6900

5500

4600

3900

15-25

16800

11200

7500

5600

4200

3400

2800

2400

26-37

11800

7900

5200

3900

3000

2400

2000

1700

38-45

10000

6700

4500

3300

2500

2000

1700

1400

46-55

8700

5800

3900

2900

2200

1700

1400

1200

Города Чита, Благовещенск относятся к I снеговому району; Иркутск, Ангарск, Тулун, Нижнеудинск, Бохан, Усть-Кут, Улан-Удэ, Северобайкальск, Якутск, Владивосток относятся к II району; Братск, Тайшет, Усть-Илимск, Красноярск к III району; Байкальск, Бодайбо к IV. Если Вашего города нет в списке, данные по снеговому району необходимо смотреть в СП 20.13330.2016 Нагрузки и воздействия.

В таблице 2 совмещая значение угла наклона кровли (по горизонтали) и снегового района (по вертикали) — определяем максимальную длину ската (L), снеговую нагрузку которого выдерживает 1 ряд снегозадержателей. Если табличное значение длины (L) больше длины ската для рассчитываемого объекта, то одного ряда будет достаточно. Если табличное значение меньше длины ската, требуется 2 ряда снегозадержателей, если меньше, чем в 2 раза, то 3 ряда снегозадержателей и т.д.

   Рис 3. Установка снегозадержателей в 2 ряда

Если уклон кровли более 60 градусов осадки будут естественным образом скатываться самостоятельно без снегозадержателей.

Внимание!

Рекомендуем увеличивать значение нагрузки на 25% для конкретного объекта строительства, так как в таблице приведены средние для зимнего периода и средние для региона значения снеговых нагрузок. Например, необходимо учитывать преобладающее направление ветра, т.к. в этом случае снеговая нагрузка увеличивается с наветренной стороны. На объектах, расположенных вблизи границ снеговых районов, рекомендуется устанавливать снегозадержание из расчета снегового района с большей снеговой нагрузкой.

* (1); (2); (5) – число в скобках соответствует номеру в таблице 1 и на рис.1 - Комплектация снегозадержателя.

Монтаж  кровельного ограждения

Для безопасного перемещения по кровле во время ее эксплуатации на уровне карниза крепится вертикальная решетка ограждения кровли. Под нее выполняется сплошная обрешетка. Крепление опор ограждения осу­ществляется оцинкованными шурупами М8х60, в нижней Монтаж снегозадержателейточке волны ме­таллочерепицы, через резиновую прокладку и кровельный лист в опорный брус.

Опора регулируется относительно угла наклона крыши (расстояние между опорами крыши около 900 мм) и фиксируется, кровельное огражде­ние навешивается на опоры. В местах, где сопрягаются секции ограждения и опоры, просверливаются отверстия: 11 мм в верхней и 9 мм в нижней перекладине секции и опоре. Через отверстия осуществляется болтовое крепление секций с опорой, болтами М10х35 и М8х55. Отверстия в верхней перекладине глушатся полиэтиленовыми заглушками. По окончании монта­жа места сопряжения секций герметизируют.

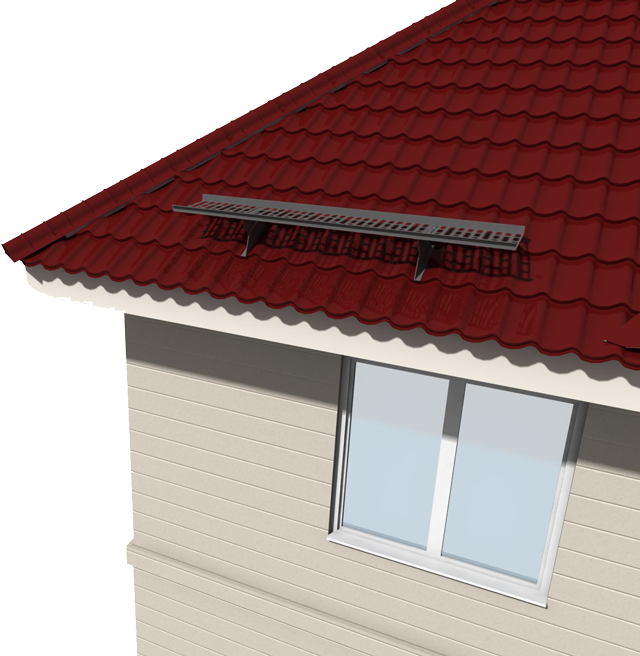

Монтаж переходных мостиков

Переходные (кровельные) мостики обеспечивают безопасное передви­жение по кровле (поперек ската), обслуживание дымоходов, вентиляции и антенн и препятствуют лавинообразному сходу Монтаж переходных мостиковснега. Мостики отличаются элегантным внешним видом, надежностью и простотой монтажа.

Также стоит отметить, что:

  • мостики могут наращиваться в длину при помощи стыковочных эле­ментов;
  • крепежные элементы находятся в пазах и не мешают перемещению по мостику;
  • решетчатое покрытие пропускает снег и воду через себя;
  • возможна регулировка наклона платформы (до 50°) относительно кровли, что осуществляется подбором соответствующих отверстий в ниж­нем и верхнем кронштейнах и их фиксацией болтами.

Монтаж лестниц

Лестницы на скат используются для безопасного передвижения вверх и вниз по скату кровли, например, для того чтобы добраться от пристенной лестницы или кровельного люка до печной трубы, вентиляционных труб, ан­тенны, а также для проведения работ по обслуживанию кровли.

Лестницы монтируют с помощью кронштейнов. Кронштейны надевают на стойки лестницы (4 шт. на секцию) и фиксируют болтами, а затем бол­тами-шурупами закрепляют в нижнюю часть волны металлочерепицы. При­мыкание кронштейнов к кровле герметизируют.

По длине ската лестница набирается секциями, верхняя секция крепит­ся специальными кронштейнами к коньковому брусу. Лишние участки от­резают с верхнего края, для этого рекомендуется использовать ножовку по металлу. Если нужно отрезать часть лестницы, место отреза следует опре­делить заранее, когда лестница ещё находится в разобранном состоянии.

Монтаж лестницСборка лестницы на стену начинается с крепления поручней. Двумя ско­бами они крепятся к стойкам кровельной лестницы и краям поручней. Далее стеновые кронштейны с хомутами надевают на стойки стеновой лестницы под верхней и над нижней ступенями, фиксируя их болтами. При необходи­мости длину поручней, стеновых кронштейнов или секций лестницы можно укоротить. Кронштейны анкерами крепятся к стене (зависят от типа стены, в комплект не входят). После этого поручни надевают на верхние края сте­новой лестницы и скрепляют болтами. На кровле края поручней затягивают окончательно. К подшивной доске или к стропилам верхняя пара стеновых кронштейнов прикрепляется подвесными кронштейнами.
